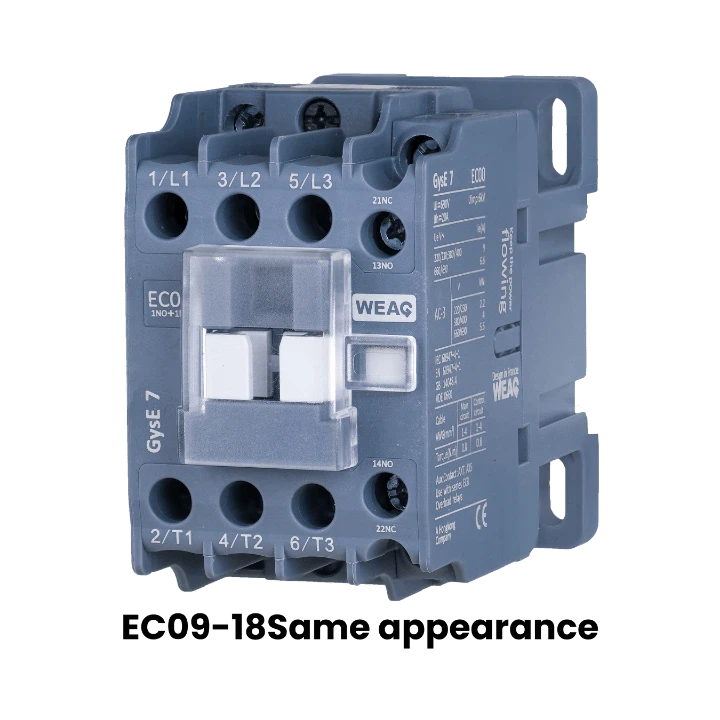

Descripció del producte
● NÚM. de model: EC12(x)
● Estàndard: IEC60947-5-1, IEC60947-4-1
● Corrent nominal: 12A
● Tensió nominal de treball: 220V~690V
● Tensió nominal d'aïllament: 690V
● Nombre de pols: 3P
● Contacte auxiliar: 1NO+1NC
● Categoria d'utilització: AC3, AC4
● Mètode d'instal·lació: instal·lació de carril DIN o cargol
Introducció
L'EC12(x) és un dispositiu elèctric utilitzat per controlar i canviar càrregues elèctriques pesades, principalment en aplicacions industrials i comercials. Funciona com un interruptor electromagnètic i consta d'una bobina, contactes, un actuador i contactes auxiliars.
L'objectiu de l'EC12(x) és substituir el contactor de carril Din LC1D12. Quan s'aplica una tensió de control, la bobina del contactor magnètic EC12(x) s'activa. Això genera un camp magnètic que atrau l'actuador, donant lloc al tancament o obertura dels contactes. Els contactes de l'EC12(x) estan dissenyats específicament per manejar corrents elevats, cosa que els permet establir o interrompre el circuit elèctric de la càrrega connectada.
Els contactors magnètics EC12(x) s'utilitzen habitualment per substituir el contactor de carril Din LC1D12, controlar motors, sistemes d'il·luminació, elements de calefacció i altres equips elèctrics resistents. Estan disponibles en diverses mides i configuracions per adaptar-se a diferents tensions i corrents. Quan es combinen amb altres dispositius de control, com ara relés de sobrecàrrega tèrmica o arrencadors de motor, els contactors EC12(x) proporcionen una protecció i control integrals per als sistemes elèctrics. Compleixen estàndards com ara IEC60947-5-1 i IEC60947-4-1.
Característica
● Contactor de CA magnètic rendible que ofereix un preu assequible.
● Gamma ampliada de contactes auxiliars estàndard per satisfer els diversos requisits d'aplicació.
● Adequat per adaptar-se a majors variacions de tensió, assegurant l'estabilitat de l'equip.
● Excel·lent adaptabilitat a les condicions ambientals, assegurant un funcionament fiable fins i tot en entorns extrems.
Dades tècniques
|
Model |
EC12(x) |
||
|
Pols |
3P |
||
|
Tensió nominal d'aïllament (Ui) |
V |
690 |
|
|
Tensió nominal de funcionament (Ue) |
V |
380/400, 660/690 |
|
|
Corrent tèrmica nominal (Ith), CA-1 |
20 |
||
|
Corrent de funcionament nominal (Ie) |
CA-3, 380/400 V |
A |
12 |
|
CA-3, 660/690 V |
8.9 |
||
|
CA-4, 380/400 V |
5 |
||
|
CA-4, 660/690 V |
2 |
||
|
Potència operativa nominal (Pe) |
CA-3, 380/400 V |
kW |
5.5 |
|
CA-3, 660/690 V |
7.5 |
||
|
CA-4, 380/400 V |
2.2 |
||
|
CA-4, 660/690 V |
1.5 |
||
|
Vida mecànica |
×104 vegades |
1200 |
|
|
Vida elèctrica |
CA-3 |
110 |
|
|
CA-4 |
22 |
||
|
Freqüència d'operació |
CA-3 |
Temps/hora |
1200 |
|
CA-4 |
300 |
||
Característica de la bobina
|
Model |
EC12(x) |
||
|
Tensió de control nominal (Us) |
50 Hz, 50/60 Hz |
V |
24, 36, 48, 110, 127, 220/230, 240, 380/400, 415, 440 |
|
Interval d'operació |
Tensió de funcionament |
V |
(85%~110%) Nosaltres |
|
Tensió de baixada |
(20%~75%) Nosaltres |
||
|
Potència de la bobina |
A la pressa |
VA |
60 |
|
Segellat |
6-9.5 |
||
|
Poder |
W |
1-3 |
|
Contacte auxiliar
|
Especificació dels contactes auxiliars |
A |
11 |
|
|
Corrent tèrmica nominal (Ith) |
A |
10 |
|
|
Tensió nominal de funcionament (Ue) |
AC |
V |
380 |
|
DC |
220 |
||
|
Capacitat de control nominal |
CA-15 |
VA |
360 |
|
DC-13 |
W |
33 |
|
