Descripció del producte

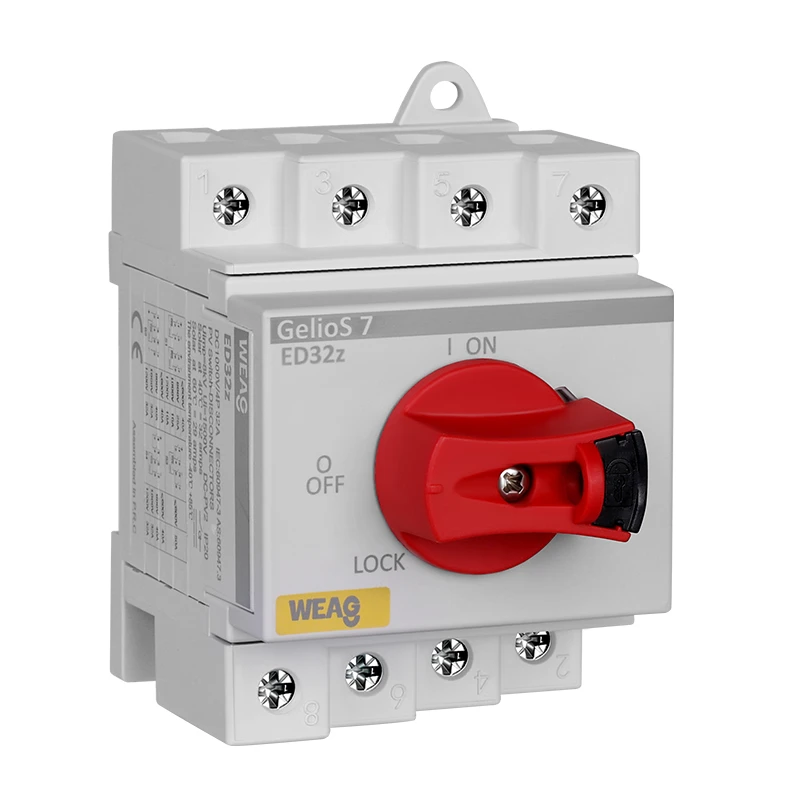

● NÚM. de model: Interruptor aïllador ED32z 1000V/1200V DC

● Tensió de treball: 1000/1200VDC

● Màx. Corrent: 32A

● Muntatge en carril DIN

● Estàndard: IEC 60947-3

Presentació del producte

L'aïllador de CC de 1000 V de la sèrie ED32z és un interruptor fiable i eficient dissenyat específicament per a aplicacions d'alimentació de CC. La seva funcionalitat integrada garanteix una instal·lació i un funcionament fàcils, estalviant-vos temps i recursos valuosos. Amb la seva construcció duradora i d'alta qualitat, aquest interruptor està dissenyat per suportar fins i tot els entorns de corrent continu més exigents.

El disseny compacte de l'interruptor el fa molt adequat per al seu ús en espais reduïts. L'aïllador de CC de 1000 V de la sèrie ED32z evita l'activació accidental de l'equip durant el manteniment, prioritzant la seguretat en el lloc de treball. Aquest interruptor és especialment adequat per a indústries com ara sistemes solars fotovoltaics, sistemes de control de bateries i molt més.

En complir l'estàndard IEC60947-3, l'aïllador de CC de 1000 V de la sèrie ED32z garanteix el compliment dels requisits de seguretat i rendiment reconeguts internacionalment.

Beneficis del producte

● Instal·lat a qualsevol angle pot aconseguir el nivell d'impermeabilitat IP67

● Resistència UV i material ignífug V0

● Contacte Silver Plating, gruix de capa de plata amb els estàndards més alts de la indústria

● Temps d'arc en 3 ms

● Vàlvula de respiració fixada a la part inferior de l'aïllador

● Sense polaritat

● Bloqueable en posició OFF

● Estàndard AS 60947.3:2018 i IEC 60947.1:2015

Dades tècniques

Paràmetres principals			ED32z-100R/120R-32(R)
Tensió nominal d'aïllament	Ui	V	1500
Corrent tèrmica nominal	Ith	A	32
Tensió nominal de resistència als impulsos	Uimp	V	8000
Capacitat nominal de fer curtcircuits	Icw	A	1000
Seccions transversals màximes del cable (inclòs el pont)
Sòlid o estàndard		mm2	4-16
Flexible		mm2	4-10
Flexible (+ extrem del cable multinucli)		mm2	4-10
Parell motor
Cargols terminals de parell M4.		Nm	1.2-1.8
Cargols de muntatge de la carcassa de parell de torsió ST4.2 (acer inoxidable 304)		Nm	1.5-2.0
Cargols del botó de torsió M3		Nm	0.5-0.7
Encesa o desactivació del parell		Nm	0.9-1.3
El parell de cablejat a la base		Nm	1.1-1.4
Paràmetres generals
Posicions dels botons			OFF a les 9 h, ON a les 12 h (Opcional OFF a les 12 h, ON a les 3 h)
Vida mecànica			10000
Nombre de pols de CC			2 o 4 (6, 8 opcionals)
Temperatura de funcionament			-40 a +85
Temperatura del magatzem			-40 a +85
Grau de contaminació		grau	2
Categoria de sobretensió		grau	Ⅲ
Classificació IP de l'eix i el muntatge nul			IP66

Preguntes i respostes

P: Què és un aïllador DC de 1000 V de la sèrie ED32z?

R: L'aïllador de CC de 1000 V de la sèrie ED32z és un interruptor compacte dissenyat específicament per aïllar i desconnectar fonts d'alimentació de CC en aplicacions de baix amperatge. Normalment es munta en un carril DIN per a una fàcil instal·lació i integració en quadres elèctrics o tancaments.

P: Quines són les característiques clau de l'aïllador DC de la sèrie ED32z de 1000 V?

R: Les característiques inclouen:
● Mida compacta adequada per a aplicacions de baix amperatge.
● Muntatge en carril DIN per a una fàcil instal·lació.
● Tensió nominal de CC per al correcte funcionament amb fonts d'alimentació CC.
● Capacitats d'aïllament i desconnexió fiables.
● Funcionament manual amb mànec o palanca per facilitar el canvi.

P: Quins són els avantatges d'utilitzar un aïllador de CC de 1000 V de la sèrie ED32z?

R: Alguns avantatges inclouen:
● Aïllament eficient i fiable de les fonts d'alimentació de CC per a finalitats de manteniment i seguretat.
● La mida compacta permet la instal·lació en entorns amb espai limitat.
● Fàcil integració en sistemes de carril DIN, reduint el temps i la complexitat d'instal·lació.
● Millora de la seguretat proporcionant una indicació visual de la posició de l'interruptor.

P: En quines aplicacions s'utilitzen habitualment l'aïllador de CC de 1000 V de la sèrie ED32z?

R: Aquests interruptors s'utilitzen habitualment en diverses aplicacions d'alimentació de CC de baix amperatge, com ara:
● Sistemes d'energia solar
● Sistemes de vigilància i control de bateries

P: Com instal·lo l'aïllador DC de la sèrie ED32z de 1000 V?

R: La instal·lació normalment implica muntar l'interruptor en un carril DIN mitjançant clips o suports de muntatge adequats, assegurant les connexions elèctriques adequades.

P: Com puc operar l'aïllador DC de la sèrie ED32z de 1000 V?

R: El funcionament de l'interruptor normalment es fa manualment girant una nansa o palanca per encendre o apagar l'interruptor.

P: Quina és la classificació de corrent màxima per a l'aïllador DC de la sèrie ED32z de 1000 V?

R: La classificació de corrent màxima per a l'aïllador de CC de la sèrie ED32z de 1000 V és de 32 amperes.

P: Es pot utilitzar l'aïllador de CC de la sèrie ED32z de 1000 V tant per a tensions de CC positives com negatives?

R: Sí, els aïlladors de CC de la sèrie ED32z de 1000 V estan dissenyats per funcionar amb tensions de CC positives i negatives. Proporcionen capacitats d'aïllament i desconnexió fiables per a diverses fonts d'alimentació de CC.

P: L'aïllador de la sèrie ED32z de 1000 V CC és adequat per a instal·lacions exteriors?

R: L'aïllador de CC de 1000 V de la sèrie ED32z està dissenyat per a ús en interiors, mentre que té tancaments resistents a la intempèrie o a l'exterior que els permeten utilitzar-los en instal·lacions exteriors.

P: L'aïllador petit de la sèrie ED32z de 1000 V CC té alguna característica de seguretat addicional?

R: L'aïllador de CC de la sèrie ED32z de 1000 V inclou funcions de seguretat addicionals, com ara contactes auxiliars per al control remot, mànecs amb cadenat per a procediments de bloqueig/etiquetatge.

P: Es pot utilitzar l'aïllador DC de la sèrie ED32z de 1000 V en combinació amb altres dispositius de protecció?

R: Sí, l'aïllador de CC de 1000 V de la sèrie ED32z es pot utilitzar en combinació amb altres dispositius de protecció com ara fusibles o disjuntors per proporcionar una protecció i control millorats en sistemes d'alimentació de CC.
