Descripció del producte

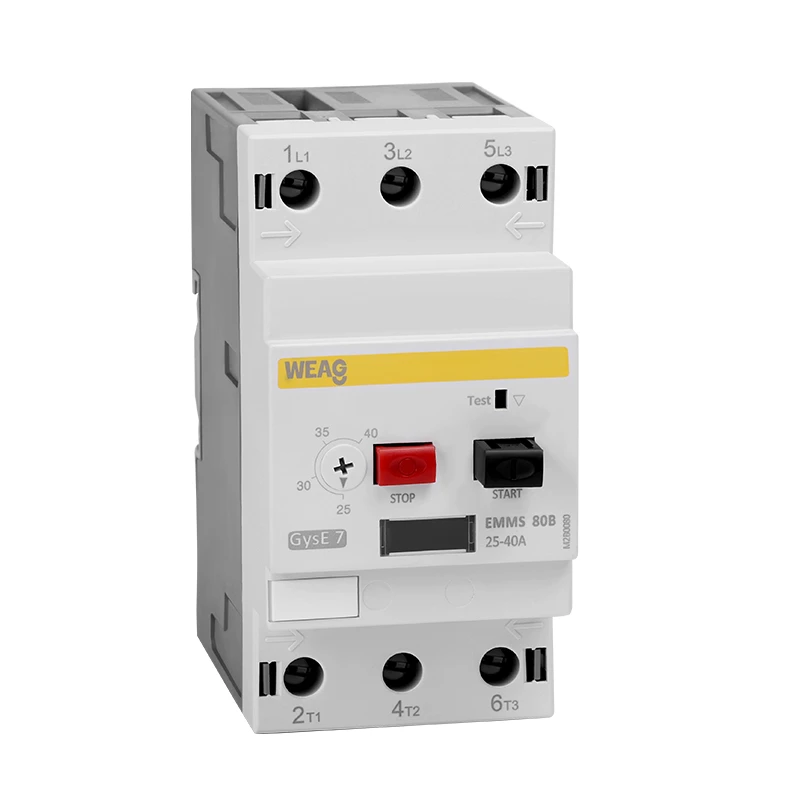

● Nº de model: EMMS-80B

● Estàndard: IEC 60947-2 / IEC 60947-4

● Corrent nominal: 25A a 80A

● Funcionament: polsador

● Tensió operativa nominal (Ue): fins a 690V

● Tensió nominal d'impuls (Uimp): 6kA

● Muntatge: carril Din de 35 mm

Introducció

Us presentem l'arrencada manual del motor de la sèrie EMMS-80B, una solució innovadora de protecció del motor dissenyada per WEAG Electric. Aquest dispositiu avançat combina les funcionalitats d'un interruptor automàtic de caixa modelada i un relé de sobrecàrrega tèrmica dins d'un únic mòdul, oferint una comoditat inigualable i una protecció integral del motor.

El motor d'arrencada manual de la sèrie EMMS-80B es diferencia per oferir una protecció fiable contra una sèrie de problemes relacionats amb el motor, com ara la sobrecàrrega, la pèrdua de fase, el curtcircuit i el control d'arrencada poc freqüent. Amb el seu disseny integrat, garanteix una protecció eficient i eficaç dels 3-motors de fase, minimitzant el risc de danys i temps d'inactivitat.

No només es limita a la protecció del motor, el motor d'arrencada manual EMMS-80B series també es pot utilitzar per protegir les línies de distribució. Les seves capacitats versàtils el converteixen en un actiu valuós per garantir la seguretat i la fiabilitat dels sistemes elèctrics en diverses aplicacions.

El compliment dels estàndards internacionals és una prioritat màxima, i l'engegada manual de motor EMMS-80B de la sèrie compleix els estrictes requisits de IEC 60947-2 i IEC 60947-4-1. En adherir-se a aquests estàndards, garanteix un rendiment fiable, una funcionalitat òptima i el compliment de les normes de seguretat.

En resum, l'arrencada manual del motor WEAG Electric EMMS-80B de la sèrie proporciona una solució innovadora i eficient per a la protecció del motor. Amb la seva combinació d'un interruptor automàtic de caixa modelada i un relé de sobrecàrrega tèrmica, ofereix una protecció integral contra diversos problemes relacionats amb el motor. A més, la seva versatilitat s'estén a protegir les línies de distribució, garantint la seguretat i fiabilitat dels sistemes elèctrics. El compliment dels estàndards internacionals, com ara IEC 60947-2 i IEC 60947-4-1, millora encara més la seva fiabilitat i rendiment.

Característica

● El tipus de botó polsador: EMMS-80classificació B de 25A a 80A.

● Estàndard: IEC 60947-2 / IEC 60947-4

● 50 % Less wiring: MCCB + Contactor + TOR ->MMS + Contactor

● Mida compacta: estalvieu un 57% d'espai

● Disseny verd: plàstic reciclable, sense connexió de cadmi, RoHs

● Instal·lació sense eines: muntatge en carril Din de 35 mm

Funció

● Protecció contra fallades de fase

● Protecció contra curtcircuits

● Protecció contra sobrecàrregues

● Funcionament freqüent

● Interruptor de desconnexió

Dades tècniques

Especificació		EMMS-80B
Tipus d'operació		Polsador
Nombre de pols		3
Corrent nominal (in)		0.1-32 A
Tensió operativa nominal (Ue)		Fins a 690 V
Freqüència nominal (F)		50/60 Hz
Tensió nominal d'aïllament (Ui)		690 V
Tensió nominal d'impuls (Uimp)		6kV
Categoria d'utilització	IEC 60947-2 (interruptor)	Gat. A
	IEC 60947-4 (Arrencador de motor)	AC 3
Resistència elèctrica/mecànica (nombre d'operacions) Mínim		100,000/100,000
Freqüència de funcionament màxima per hora (Op./h)		25
Compensació de temperatura (operació)		-20-+60 grau
Alliberament instantani de curtcircuit		13 x el màxim.
Humitat		95% HR
Altitud (m)		2,000
Capacitat del terminal (màx.)		10 mm2
Parell de tensió		2.5 N-m
Funció	Protecció de sobrecàrrega	√
	Protecció contra fallades de fase	√
	Botó de prova	√
Pes (kg)		0.277
Mides H x P x A (mm)		89.8x89.5x44.5
Muntatge (mm)		Clip en carril DIN (35 x 7,5 mm)
Posició d'instal·lació		Vertical/Horizontal
Opcions		AUX

Paràmetre

Capacitat de ruptura nominal (kA)	Corrent operacional nominal (le)	Interval de configuració (A)	AC220V AC230V AC240V		400 V CA 415 V CA		440 V CA 460 V CA		AC500V AC525V		AC600V AC690V
	Corrent operacional nominal (le)	Interval de configuració (A)	lcu	lcs	lcu	lcs	lcu	lcs	lcu	lcs	lcu	lcs
	40	25-40	100	100	50	25	50	25	10	5	5	3
	63	40-63	100	100	50	25	50	25	10	5	5	3
	80	56-80	100	100	15	15	10	6	4	4	2	2

Preguntes i respostes

P: Quina és la funció d'un relé de sobrecàrrega tèrmica a l'arrencada manual del motor EMMS-80B?

R: El relé de sobrecàrrega tèrmica integrat a l'arrencada manual del motor EMMS-80B té com a objectiu protegir el motor de l'excés de calor mitjançant la supervisió contínua del seu corrent. Quan el corrent supera un llindar predeterminat, el relé de sobrecàrrega tèrmica desactiva el circuit, desconnectant el motor i evitant qualsevol dany potencial.

P: Com garanteix la protecció contra sobrecàrregues l'arrencada de motor manual EMMS-80B?

R: El motor d'arrencada manual EMMS-80B incorpora un relé de sobrecàrrega tèrmica que supervisa constantment el corrent del motor. Si el corrent supera un nivell específic durant una durada prolongada, el relé de sobrecàrrega tèrmica s'activa, interrompent l'alimentació del motor. Aquesta mesura de protecció protegeix el motor de sobreescalfament i danys potencials.

P: Quins són els avantatges d'utilitzar l'arrencada de motor manual EMMS-80B?

R: L'ús del motor d'arrencada manual EMMS-80B ofereix diversos avantatges, com ara una protecció fiable del motor contra sobrecàrregues i errors, control manual de les operacions del motor, un disseny compacte i que estalvia espai i procediments d'instal·lació simplificats.

P: Es pot utilitzar l'arrencada de motor manual EMMS-80B amb tot tipus de motors?

R: En general, l'arrencada de motor manual EMMS-80B està dissenyat per ser compatible amb motors d'inducció monofàsics i trifàsics. No obstant això, és important verificar les especificacions i comprovar la idoneïtat de l'arrencada de motor manual per a un tipus de motor particular i l'aplicació prevista.

P: Quin és el procediment per restablir un arrencador de motor manual EMMS-80B que s'ha disparat?

R: Per restablir un motor d'arrencada manual EMMS-80B que s'ha disparat, normalment cal identificar i rectificar primer la causa principal de la sobrecàrrega o l'error. Després de resoldre el problema, es pot restablir l'arrencada manual del motor canviant l'interruptor de control a la posició "apagat" i posteriorment tornant-lo a la posició "encesa".
