Descripció del producte

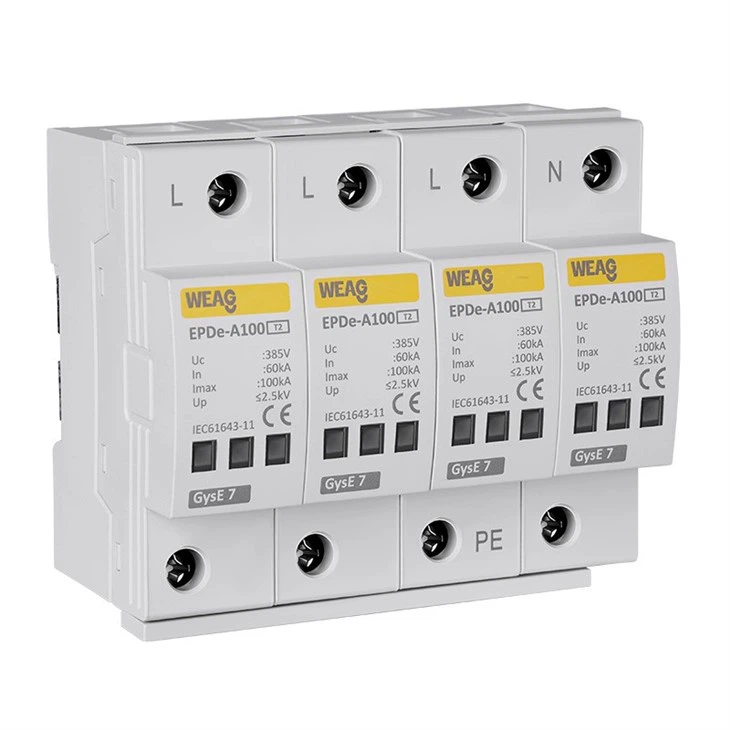

● Model NO.: EPDe-A100/T2

● Tensió nominal (tensió de CA contínua màx.) [Uc]: 275 V o 385 V

● Nivell de protecció: Classe T2 (C).

● Imax: 100kA

● En: 60kA

● Nivell de protecció de tensió [Amunt]: Inferior o igual a 2,5 kV

● Número de pol: 1-4P, 1P+NPE, 3P+NPE

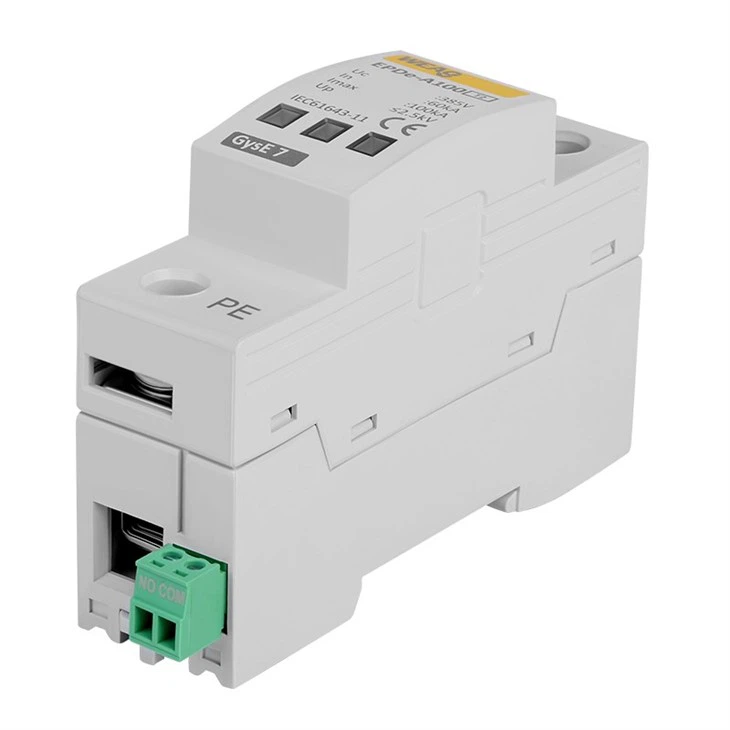

● Contacte d'alarma opcional

Introducció

El dispositiu de protecció contra sobretensions de la sèrie EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P+N està dissenyat específicament per oferir una protecció fiable i robusta als equips i sistemes elèctrics contra pics de tensió, comunament coneguts com a sobretensions o tensió transitòria. Aquestes sobretensions es poden produir a causa de diversos factors, com ara llamps, fluctuacions de la xarxa elèctrica, operacions de commutació o altres pertorbacions elèctriques.

L'objectiu principal del dispositiu de protecció contra sobretensions de la sèrie EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P+N és desviar de manera eficaç els nivells de tensió excessius i limitar les sobretensions a un llindar segur, protegint els dispositius electrònics sensibles i els equips connectats de possibles danys.

Complint amb la classificació SPD Classe II (Classe C) segons les normes IEC61643-11 i GB 18802.11, la sèrie EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P+N dispositiu de protecció contra sobretensions incorpora components avançats, com ara varistors d'òxid metàl·lic (MOV) o tubs de descàrrega de gas (GDT), per absorbir o redirigir sobretensions excessives. Aquests components estableixen una via de baixa impedància per al corrent de sobretensió, responent ràpidament a les sobretensions i redirigeix l'excés de tensió cap a terra o un punt neutre, garantint una protecció fiable per als equips connectats.

A més, el dispositiu de protecció contra sobretensions de la sèrie EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P+N ofereix avantatges addicionals més enllà de la protecció contra sobretensions. Millora la fiabilitat i la durabilitat generals dels sistemes elèctrics mitigant els efectes nocius de les sobretensions, minimitzant el temps d'inactivitat i reduint el potencial de reparacions costoses o substitucions d'equips.

Amb el seu disseny robust, el compliment dels estàndards internacionals i la utilització de components de protecció avançats, el dispositiu de protecció contra sobretensions de la sèrie EPDe EN IEC 61643-11 80kA T2 SPD 4P 3P+N serveix com una solució completa i fiable per protegir els sistemes elèctrics. Infundeix confiança en el funcionament perfecte dels equips electrònics sensibles, proporcionant als usuaris tranquil·litat i garantint un rendiment òptim en les seves configuracions elèctriques.

Característica

● Espurna de 8/20μs

● Pararrayos unipolar, endollable

● Adopte la tecnologia GDT hermètica, alta capacitat d'extinció de corrent de seguiment

● Nivell de protecció de tensió extremadament baix

● Terminals dobles per a connexió en paral·lel o en sèrie (en forma de V).

● Connexió multifuncional per a conductors i barres

● La finestra verda canvia a vermella quan es produeix un error, també proporciona terminal d'alarma remota al mateix temps

Dades tècniques

Tipus	EPDe-A100
Categoria IEC	II, T2, classe C
Categoria SPD	Tipus de limitació de tensió (1P-4P); Tipus de combinació (1P+NPE, 3P+NPE)
Tensió nominal (tensió de CA contínua màx.) [Uc]	275V o 385V
Corrent de descàrrega nominal (8/20) [ln]	60kA
Corrent de descàrrega màxima [Imax]	100kA
Nivell de protecció de tensió [Amunt]	Menor o igual a 2,5 kV
Seguiu la capacitat d'extinció actual a la UC [Si]	El fusible de 32A no s'activarà a 2kArms 255V
Temps de resposta [tA]	Menys o igual a 100 ns
Màx. fusible de seguretat (L)	200 A gL/gG
Màx. fusible de seguretat (L-L')	125A gL/gG
Tensió TOV	335 V/5 seg
Interval de temperatura de funcionament (cablejat paral·lel) [Tup]	-40 grau...+80 grau
Interval de temperatura de funcionament (a través del cablejat) [Tus]	-40 grau...+60 grau
Indicació de fallada	Verd: normal; Vermell: fracàs
Àrea de la secció transversal	35 mm² sòlid / 50 mm² flexible
Muntatge sobre	Carril DIN de 35 mm
Material de tancament	termoplàstic gris clar, UL{{0}}V0
Dimensió	4 mods
Normes de prova	IEC 61643-11; GB 18802.11; YD/T 1235,1
Certificació	CE
Tipus de contacte de senyalització remota	Contacte de commutació
Capacitat de commutació ac	250V / 0.5A
Capacitat de commutació dc	250V / 0.1A; 125v/0.2A; 75v/0.5A
Secció transversal per a contacte de senyalització remota	Màx. 1,5 mm² sòlid / flexible

Preguntes i respostes

P: Els SPD de la sèrie EPD/EPDe poden protegir contra caigudes de tensió o caigudes de tensió?

R: No, els SPD de la sèrie EPD/EPDe estan dissenyats per protegir-se de sobretensions o pics de tensió. Per protegir-se contra caigudes de tensió o caigudes de tensió, normalment s'utilitzen reguladors de tensió o sistemes d'alimentació ininterrompuda (UPS).

P: Es pot instal·lar un SPD de la sèrie EPD/EPDe en un entorn humit o exterior?

R: Sí, però els SPD de la sèrie EPD/EPDe s'han d'instal·lar dins dels tancaments impermeables i segellats per protegir-los de la humitat.

P: Es pot utilitzar un SPD de la sèrie EPD/EPDe tant en aplicacions residencials com comercials?

R: Sí, els SPD de la sèrie EPD/EPDe són adequats tant per a aplicacions residencials com comercials, proporcionant protecció contra sobretensions per a una àmplia gamma de sistemes i equips elèctrics.

P: Un SPD de la sèrie EPD/EPDe pot protegir els dispositius electrònics sensibles?

R: Sí, els SPD de la sèrie EPD/EPDe són especialment efectius per protegir els dispositius electrònics sensibles, com ara ordinadors, televisors, equips d'àudio i altres aparells electrònics de sobretensions perjudicials.
