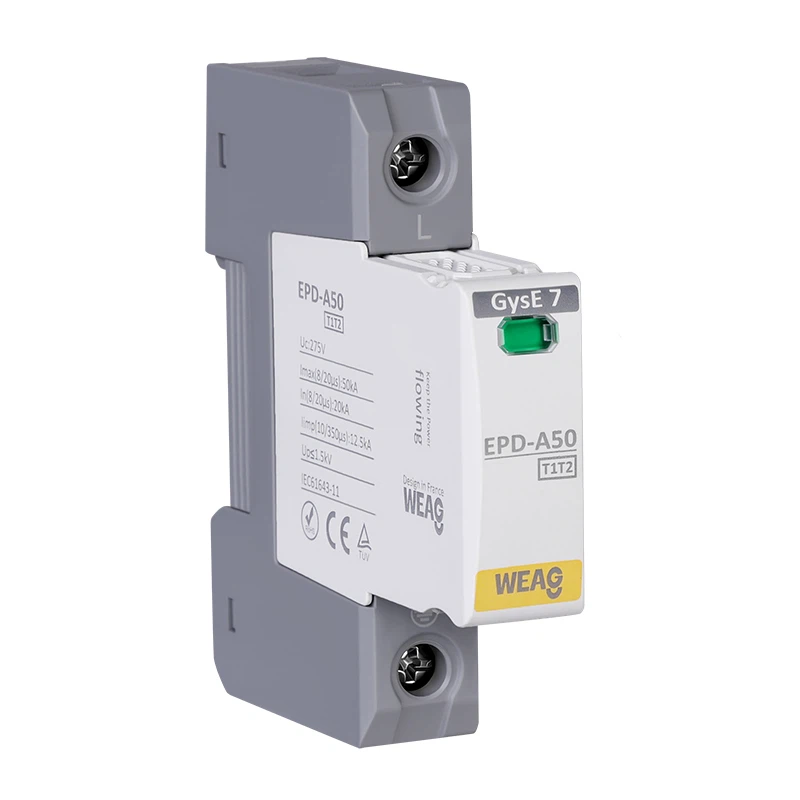

Descripció del producte
● Model NO.: EPD-A50/T1T2
● Tensió nominal (tensió de CA contínua màx.) [Uc]: 275 V o 385 V
● Nivell de protecció: classe T1T2 (B+C).
● Corrent d'impuls del llamp (10/350) [limp]: 7kA, 12,5kA
● Imax: 50kA
● En: 20kA
● Nivell de protecció de tensió [Amunt]: Inferior o igual a 1,5 kV

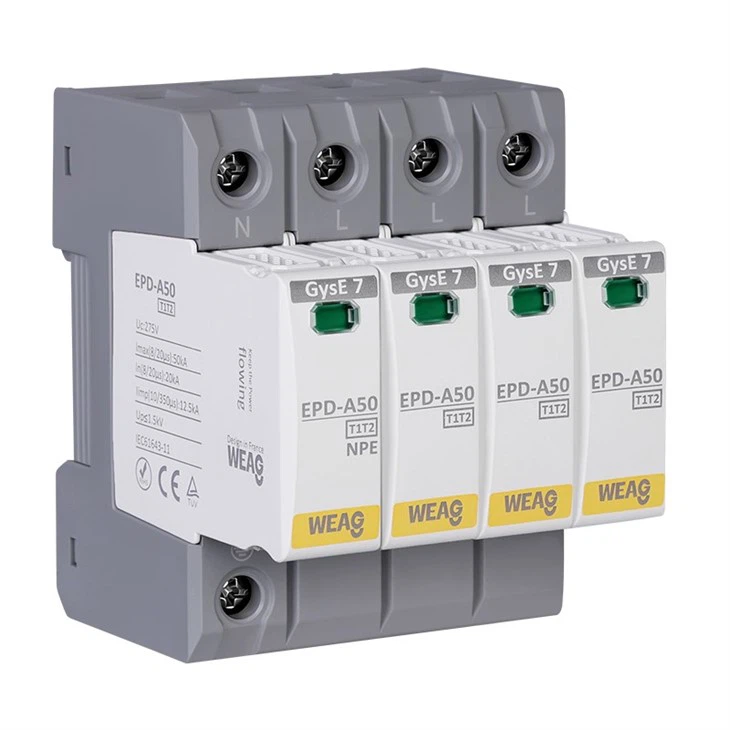

● Número de pol: 1-4P, 1P+NPE, 3P+NPE

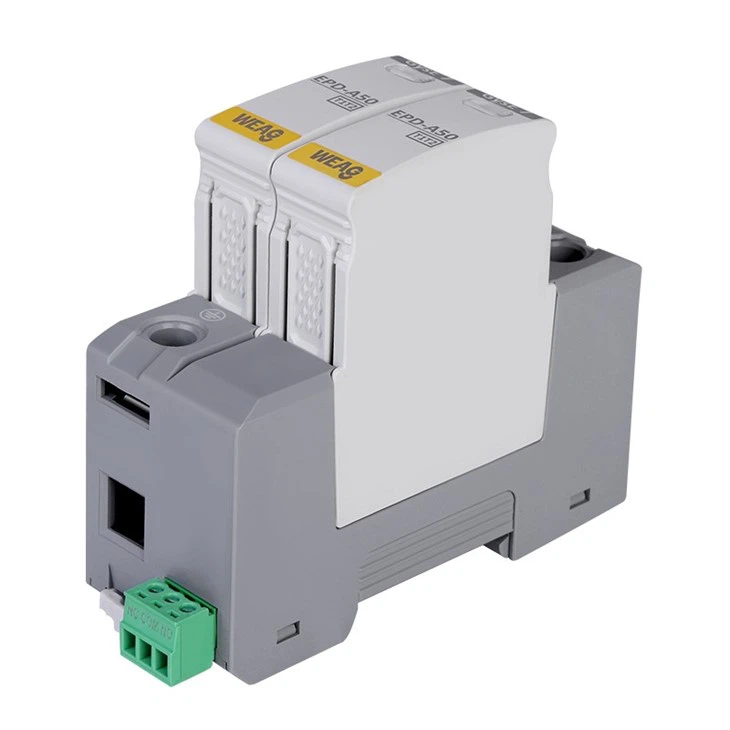

● Contacte d'alarma opcional
Introducció
La sèrie EPD 50kA SPD T1T2 està dissenyada específicament per protegir els equips i sistemes elèctrics de pics de tensió, també coneguts com a sobretensions o tensions transitòries. Aquestes sobretensions poden ser causades per factors com els llamps, les fluctuacions de la xarxa elèctrica, les operacions de commutació o altres pertorbacions elèctriques.
La funció principal de la sèrie EPD 50kA SPD T1T2 és desviar els nivells de tensió excessius i limitar la pujada a un llindar segur. En fer-ho, evita eficaçment que l'excés de tensió arribi i danyi els dispositius electrònics sensibles i els equips connectats al sistema elèctric.
La sèrie EPD 50kA SPD T1T2 s'adhereix a la classificació SPD Classe I+II (Classe B+C), tal com es descriu en estàndards com IEC61643-11 i GB 18802.11. Utilitza components com varistors d'òxid metàl·lic (MOV) o tubs de descàrrega de gas (GDT) per absorbir o redirigir sobretensions excessives. Aquests components proporcionen un camí de baixa impedància per al corrent de sobretensió, responent ràpidament a les sobretensions i desviant l'excés de tensió cap a terra o un punt neutre, protegint així l'equip connectat.
Característica
● 10/350μs, 8/20ns espurna
● Protector de sobretensió d'un sol punt, fàcilment inserible
● Incorpora tecnologia GDT segellada, excel·lent capacitat per suprimir alt corrent de seguiment
● Nivell de salvaguarda de tensió notablement reduït
● Terminals dobles per a enllaços en paral·lel o en sèrie (en forma de V).
● Opcions de connexió versàtils per a conductors i barres
● Transició de la finestra verda a la vermella en cas d'avaria, acompanyada d'un terminal d'alarma remot
● Per utilitzar MOV d'alt rendiment i un màxim de 10/350 7kA, 12,5 kA
Dades tècniques
|
Tipus |
EPD-A50/T1T2 |
|
Tensió nominal (tensió de CA contínua màx.) [Uc] |
275V o 385V |
|
Corrent d'impuls del llamp (10/350) [coixesa] |
7 kA, 12,5 kA |
|
Corrent de descàrrega nominal (8/20) [ln] |
20kA |
|
Corrent de descàrrega màxima [Imax] |
50 kA |
|
Nivell de protecció de tensió [Amunt] |
Menor o igual a 1,5 kV |
|
Seguiu la capacitat d'extinció actual a la UC [Si] |
El fusible de 32A no s'activarà a 2kArms 255V |
|
Temps de resposta [tA] |
Menys o igual a 100 ns |
|
Màx. fusible de seguretat (L) |
200 A gL/gG |
|
Màx. fusible de seguretat (L-L') |
125A gL/gG |
|
Tensió TOV |
335 V/5 seg |
|
Interval de temperatura de funcionament (cablejat paral·lel) [Tup] |
-40 grau...+80 grau |
|
Interval de temperatura de funcionament (a través del cablejat) [Tus] |
-40 grau...+60 grau |
|
Àrea de la secció transversal |
35 mm² sòlid / 50 mm² flexible |
|
Muntatge sobre |
Carril DIN de 35 mm |
|
Material de tancament |
termoplàstic gris clar, UL{{0}}V0 |
|
Dimensió |
2 mods |
|
Normes de prova |
IEC 61643-11; GB 18802.11; YD/T 1235,1 |
|
Certificació |
CE |
|
Tipus de contacte de senyalització remota |
Contacte de commutació |
|
Capacitat de commutació ac |
250V / 0.5A |
|
Capacitat de commutació dc |
250V / 0.1A; 125V/0.2A; 75V/0.5A |
|
Secció transversal per a contacte de senyalització remota |
Màx. 1,5 mm² sòlid / flexible |
