Descripció del producte

● Model NO.: EPDe-A60/T2

● Tensió nominal (tensió de CA contínua màx.) [Uc]: 275 V o 385 V

● Nivell de protecció: Classe T2

● Imax: 60kA

● En: 30kA

● Nivell de protecció de tensió [Amunt]: Inferior o igual a 2,2 kV

● Número de pol: 1-4P, 1P+NPE, 3P+NPE

● Contacte d'alarma opcional

Introducció

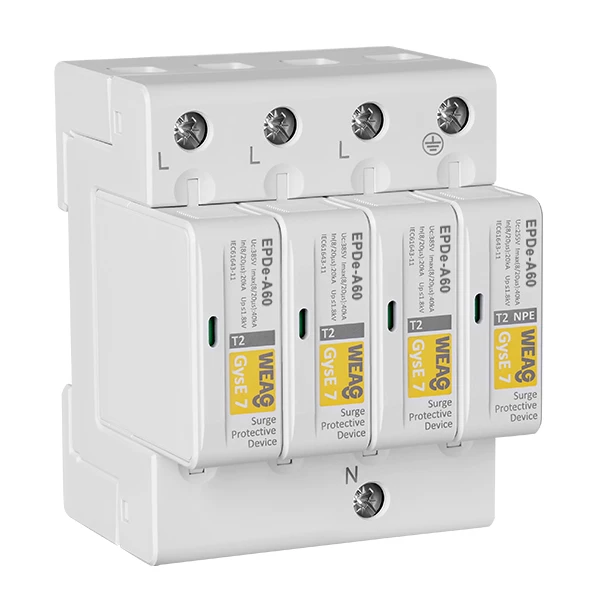

El dispositiu de protecció contra sobretensions 61643-11 60kA T2 SPD 3P de la sèrie EPDe està dissenyat a propòsit per oferir una protecció fiable i completa per als equips i sistemes elèctrics contra els pics de tensió, comunament coneguts com a sobretensió o tensió transitòria. Aquestes sobretensions poden provenir de diverses fonts, com ara llamps, fluctuacions de la xarxa elèctrica, operacions de commutació o altres pertorbacions elèctriques.

L'objectiu principal del dispositiu de protecció contra sobretensions de la sèrie EPDe 61643-11 60kA T2 SPD 3P és desviar eficaçment els nivells de tensió excessius i limitar la sobretensió a un llindar segur, garantint la seguretat i la longevitat dels dispositius electrònics sensibles i dels equips connectats.

Complint amb la classificació SPD Classe II (Classe C) d'acord amb els estàndards IEC 61643-11 i GB 18802.11, el dispositiu de protecció contra sobretensions de la sèrie EPDe 61643-11 60kA T2 SPD 3P incorpora components avançats, com ara varistors d'òxid metàl·lic. (MOV) o tubs de descàrrega de gas (GDT), per absorbir o redirigir sobretensions excessives. Aquests components estableixen una via de baixa impedància per al corrent de sobretensió, responent ràpidament a les sobretensions i redirigeix l'excés de tensió cap a terra o un punt neutre, proporcionant així una protecció fiable per als equips connectats.

A més, el dispositiu de protecció contra sobretensions de la sèrie EPDe 61643-11 60kA T2 SPD 3P ofereix avantatges addicionals més enllà de la protecció contra sobretensions. Contribueix a la fiabilitat i durabilitat generals dels sistemes elèctrics mitigant els efectes perjudicials de les sobretensions, minimitzant el temps d'inactivitat i reduint el potencial de reparacions costoses o substitucions d'equips.

Amb la seva construcció robusta, el compliment dels estàndards internacionals i la utilització de components de protecció avançats, el dispositiu de protecció contra sobretensions 61643-11 60kA T2 SPD 3P de la sèrie EPDe és una solució integral per protegir els sistemes elèctrics. Influeix confiança en el funcionament perfecte dels equips electrònics sensibles, proporcionant als usuaris tranquil·litat i garantint el rendiment òptim de la seva configuració elèctrica.

Característica

● Supressor de corrent de llamp d'un sol circuit, fàcilment endollable

● Implementa una tecnologia GDT segellada per extingir de manera eficient els alts corrents de seguiment

● Llindar de protecció de tensió extremadament mínim

● Terminals dobles per a una configuració flexible paral·lela o sèrie (en forma de V).

● Opcions de connectivitat versàtils tant per a conductors com per a barres

● Quan es produeix una avaria, l'indicador verd es transforma en vermell, acompanyat d'un terminal d'alarma remota simultània.

Dades tècniques

Tipus	EPDe-A60/T2
Categoria IEC	II, T2, classe C
Categoria SPD	Tipus de limitació de tensió (1P-4P); Tipus de combinació (1P+NPE, 3P+NPE)
Tensió nominal (Ue)	220V o 380V
Màx. AC contínua. tensió [Uc]	275V o 385V
Corrent de descàrrega nominal (8/20μs) LN [ln]	30kA
Corrent de descàrrega màxima (8/20μs) LN [Imax]	60kA
Nivell de protecció de tensió (8/20μs) LN [Amunt]	2,2 kV
Resistent al corrent de curtcircuit [kA]	Menor o igual a 25 kA
Temps de resposta [tA]	Menys o igual a 25 ns
Interval de temperatura de funcionament (cablejat en paral·lel) [Tu]	-40 grau...+70 grau
Indicació de fallada	Verd: normal; Vermell: fracàs
Àrea de la secció transversal	4-35mm² sòlid / 50 mm² flexible
Muntatge sobre	Carril DIN de 35 mm
Material de tancament	termoplàstic gris clar, UL{{0}}V0
Dimensió	1 mod
Normes de prova	IEC 61643-11; GB 18802.11; YD/T 1235,1
Certificació	CE
Tipus de contacte de senyalització remota	Contacte de commutació
Capacitat de commutació ac	250V / 0.5A
Capacitat de commutació dc	250V / 0.1A; 125V/0.2A; 75V/0.5A
Secció transversal per a contacte de senyalització remota	Màx. 1,5 mm² sòlid / flexible

Preguntes i respostes

P: Amb quina rapidesa respon un SPD de la sèrie EPD/EPDe a un augment?

R: Els SPD de la sèrie EPD/EPDe solen respondre a les sobretensions en pocs nanosegons, proporcionant una protecció ràpida als equips sensibles abans que la sobretensió pugui causar danys.

P: Hi ha SPD de la sèrie EPD/EPDe dissenyats específicament per a aplicacions de baixa tensió?

R: Sí, hi ha SPD de la sèrie EPD/EPDe dissenyats específicament per a aplicacions de baixa tensió com ara telecomunicacions, centres de dades i sistemes de control de baixa tensió.

P: Es pot utilitzar un SPD de la sèrie EPD/EPDe juntament amb un generador de còpia de seguretat?

R: Sí, els SPD de la sèrie EPD/EPDe es poden utilitzar juntament amb un generador de seguretat per proporcionar protecció contra sobretensions als sistemes elèctrics alimentats pel generador.

P: Un SPD de la sèrie EPD/EPDe pot protegir contra les sobretensions originades de fonts internes?

R: Sí, els SPD de la sèrie EPD/EPDe poden protegir contra sobretensions originades per fonts internes, com ara arrencades de motor, mal funcionament de l'equip o interrupcions sobtades de l'alimentació.
